A0型防爆电缆引入装置
时间:2023-04-01


螺纹尺寸:M20x1.5

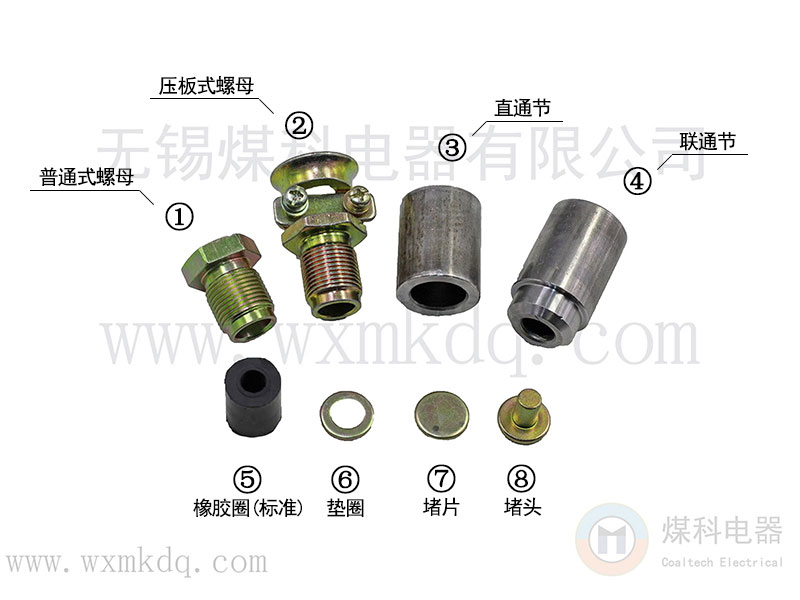

编号对应图上编号:

①A0普通式螺母   ②A0压板式螺母(含压条和螺丝)  ③A0直通节   ④A0联通节  ⑤A0橡胶圈(标准)   ⑥A0垫圈   ⑦A0堵片   ⑧A0堵头


◆ 执行标准:GB/T 3836-2021、Q/MK MA0301-2022

◆ 可配电缆外径≤Φ10mm(具体多少由橡胶圈内孔决定),可参考:防爆橡胶圈内孔对应电缆外径

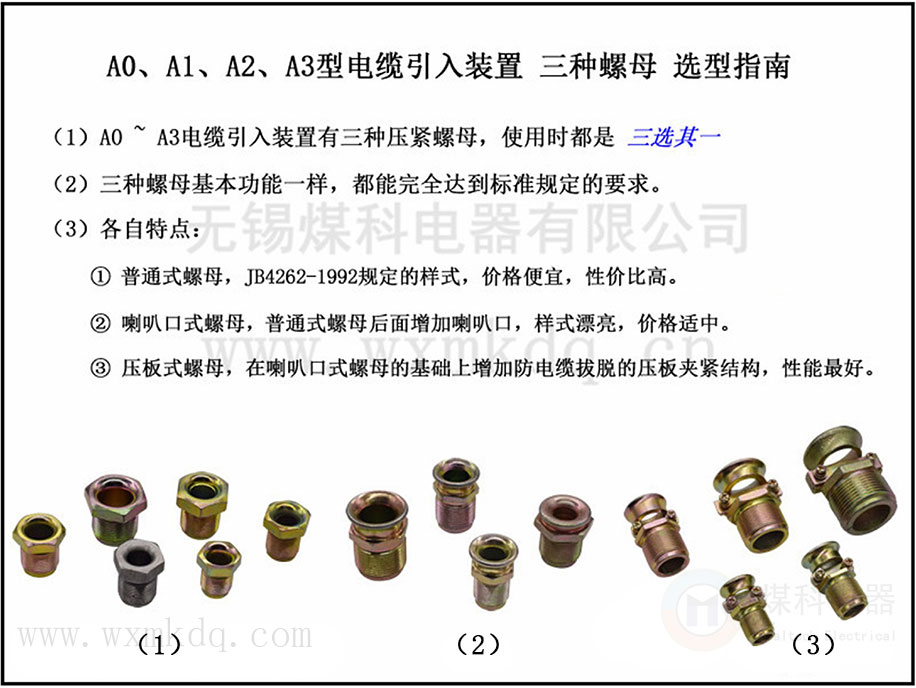

压紧螺母选择指南:

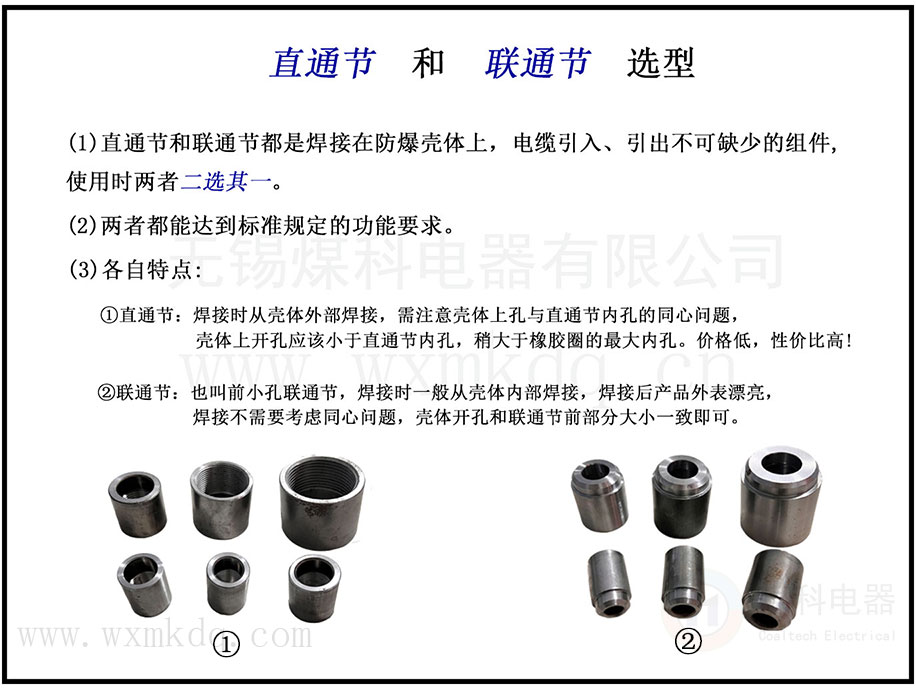

直通节和联通节选择指导:



订货须知:为了高效沟通,订货尽量使用下列名称(名称对应图上编号)


可单独订购:

①A0普通式螺母   ②A0压板式螺母(含压条和螺丝)  ③A0直通节   ④A0联通节  ⑤A0橡胶圈(标准)   ⑥A0垫圈   ⑦A0堵片   ⑧A0堵头


建议成套订购:

(1) A0普通式堵片全套        =A0普通式螺母+橡胶圈(标准)+垫圈+堵片

(2) A0普通式堵头全套        =A0普通式螺母+橡胶圈(标准)+垫圈+堵头

(3) A0普通式堵片全套+直通节   =A0普通式螺母+橡胶圈(标准)+垫圈+堵片+直通节

(4) A0普通式堵头全套+直通节   =A0普通式螺母+橡胶圈(标准)+垫圈+堵头+直通节

(5) A0普通式堵片全套+联通节   =A0普通式螺母+橡胶圈(标准)+垫圈+堵片+联通节

(6) A0普通式堵头全套+联通节   =A0普通式螺母+橡胶圈(标准)+垫圈+堵头+联通节


(7) A0压板式堵片全套        =A0压板式螺母+橡胶圈(标准)+垫圈+堵片

(8) A0压板式堵头全套        =A0压板式螺母+橡胶圈(标准)+垫圈+堵头

(9) A0压板式堵片全套+直通节   =A0压板式螺母+橡胶圈(标准)+垫圈+堵片+直通节

(10)A0压板式堵头全套+直通节   =A0压板式螺母+橡胶圈(标准)+垫圈+堵头+直通节

(11)A0压板式堵片全套+联通节   =A0压板式螺母+橡胶圈(标准)+垫圈+堵片+联通节

(12)A0压板式堵头全套+联通节   =A0压板式螺母+橡胶圈(标准)+垫圈+堵头+联通节


■产品详细机械图纸■






引入装置 选型简介

(1)防爆橡胶圈(阻燃)通过 相关的热稳定试验,并取得国家防爆检验站检验报告;

(2)防爆橡胶圈可按照客户的要求定做!现有尺寸可参考具体选型页面!

(3)标准型以外,包含多种规格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)欢迎来电咨询!

(4)标准型电缆引入线装置 比较选型
