A2型防爆电缆引入装置
时间:2023-04-01


螺纹尺寸:M30x2

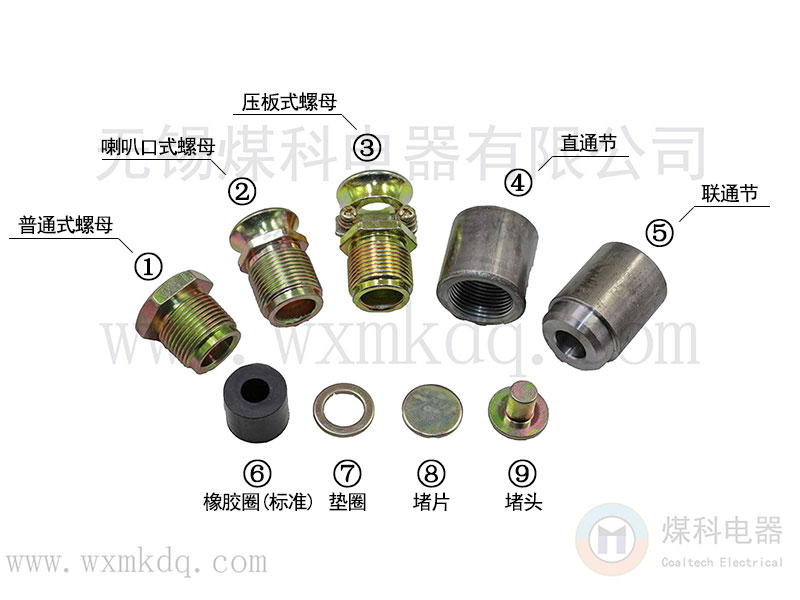

编号对应图上编号:

①A2普通式螺母   ②A2喇叭口式螺母   ③A2压板式螺母(含压条和螺丝)   ④A2直通节  ⑤A2联通节   ⑥A2橡胶圈(标准)   ⑦A2垫圈   ⑧A2堵片   ⑨A2堵头


◆ 执行标准:GB/T 3836-2021、Q/MK MA0301-2022

 可配电缆外径≤Φ15mm(具体多少由橡胶圈内孔决定),可参考:防爆橡胶圈内孔对应电缆外径

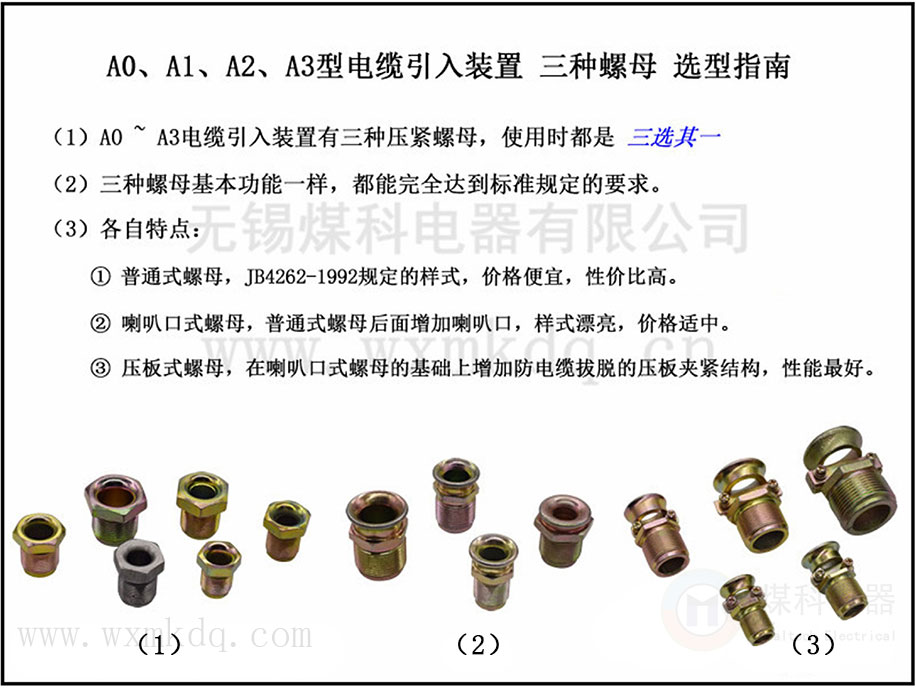

压紧螺母选择指南:

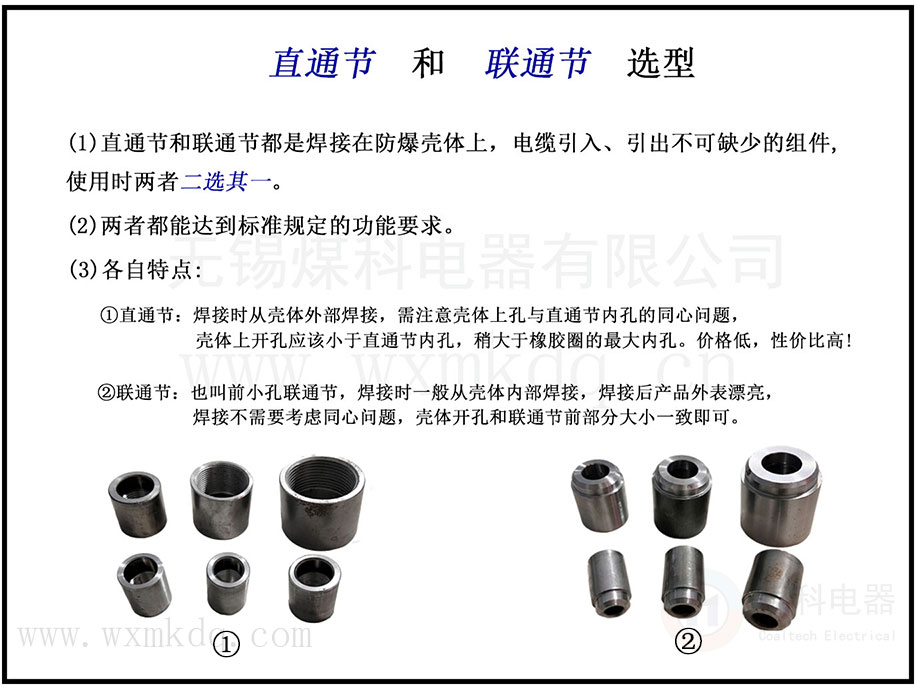

直通节和联通节选择指导:




订货须知:为了高效沟通,订货尽量使用下列名称(名称对应图上编号)


可单独订购:

①A2普通式螺母   ②A2喇叭口式螺母   ③A2压板式螺母(含压条和螺丝)   ④A2直通节  ⑤A2联通节   ⑥A2橡胶圈(标准)   ⑦A2垫片   ⑧A2堵片   ⑨A2堵头


建议成套订购:

(1) A2普通式堵片全套        =A2普通式螺母+橡胶圈(标准)+垫圈+堵片
(2) A2普通式堵头全套        =A2普通式螺母+橡胶圈(标准)+垫圈+堵头
(3) A2普通式堵片全套+直通节   =A2普通式螺母+橡胶圈(标准)+垫圈+堵片+直通节
(4) A2普通式堵头全套+直通节   =A2普通式螺母+橡胶圈(标准)+垫圈+堵头+直通节
(5) A2普通式堵片全套+联通节   =A2普通式螺母+橡胶圈(标准)+垫圈+堵片+联通节
(6) A2普通式堵头全套+联通节   =A2普通式螺母+橡胶圈(标准)+垫圈+堵头+联通节

(7) A2喇叭口式堵片全套      =A2喇叭口式螺母+橡胶圈(标准)+垫圈+堵片
(8) A2喇叭口式堵头全套      =A2喇叭口式螺母+橡胶圈(标准)+垫圈+堵头
(9) A2喇叭口式堵片全套+直通节  =A2喇叭口式螺母+橡胶圈(标准)+垫圈+堵片+直通节
(10)A2喇叭口式堵头全套+直通节  =A2喇叭口式螺母+橡胶圈(标准)+垫圈+堵头+直通节
(11)A2喇叭口式堵片全套+联通节  =A2喇叭口式螺母+橡胶圈(标准)+垫圈+堵片+联通节
(12)A2喇叭口式堵头全套+联通节  =A2喇叭口式螺母+橡胶圈(标准)+垫圈+堵头+联通节

(13)A2压板式堵片全套        =A2压板式螺母+橡胶圈(标准)+垫圈+堵片
(14)A2压板式堵头全套        =A2压板式螺母+橡胶圈(标准)+垫圈+堵头
(15)A2压板式堵片全套+直通节   =A2压板式螺母+橡胶圈(标准)+垫圈+堵片+直通节
(16)A2压板式堵头全套+直通节   =A2压板式螺母+橡胶圈(标准)+垫圈+堵头+直通节
(17)A2压板式堵片全套+联通节   =A2压板式螺母+橡胶圈(标准)+垫圈+堵片+联通节
(18)A2压板式堵头全套+联通节   =A2压板式螺母+橡胶圈(标准)+垫圈+堵头+联通节


■产品详细机械图纸■







引入装置 选型简介

(1)防爆橡胶圈(阻燃)通过 相关的热稳定试验,并取得国家防爆检验站检验报告;

(2)防爆橡胶圈可按照客户的要求定做!现有尺寸可参考具体选型页面!

(3)标准型以外,包含多种规格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)欢迎来电咨询!

(4)标准型电缆引入线装置 比较选型






上一篇:没有了!

下一篇:A1型防爆电缆引入装置
