首页 >> 产品中心 >> 引入装置系列 >> A0~A5螺纹型引入装置

A5型防爆电缆引入装置
时间:2023-04-01


螺纹尺寸:M56x3


编号对应上图编号:

①A5压板式螺母(含压条和螺丝)   ②A5直通节(Φ52)  ③A5联通节(Φ52)  ④A5(B1)橡胶圈(标准) ⑤A5(B1)垫圈   ⑥A5(B1)堵片   ⑦A5(B1)堵头


◆ 执行标准:GB/T 3836-2021、Q/MK MA0301-2022

◆ 可配电缆外径≤Φ30mm(具体多少由橡胶圈内孔决定),可参考:防爆橡胶圈内孔对应电缆外径


压紧螺母选择指南:




直通节和联通节选择指导:


订货须知:为了高效沟通,订货尽量使用下列名称(名称对应图上编号)


可单独订购:

①A5压板式螺母(含压条和螺丝)   ②A5直通节(Φ52)   ③A5联通节(Φ52)   ④A5(B1)橡胶圈(标准)   ⑤A5(B1)垫圈   ⑥A5(B1)堵片   ⑦A5(B1)堵头


建议成套订购:

(1) A5压板式堵片全套            =A5压板式螺母+橡胶圈(标准)+垫圈+堵片

(2) A5压板式堵头全套            =A5压板式螺母+橡胶圈(标准)+垫圈+堵头

(3) A5压板式堵片全套+直通节(Φ52)   =A5压板式螺母+橡胶圈(标准)+垫圈+堵片+直通节(Φ52)

(4) A5压板式堵头全套+直通节(Φ52)   =A5压板式螺母+橡胶圈(标准)+垫圈+堵头+直通节(Φ52)

(5) A5压板式堵片全套+联通节(Φ52)   =A5压板式螺母+橡胶圈(标准)+垫圈+堵片+联通节(Φ52)

(6) A5压板式堵头全套+联通节(Φ52)   =A5压板式螺母+橡胶圈(标准)+垫圈+堵头+联通节(Φ52)

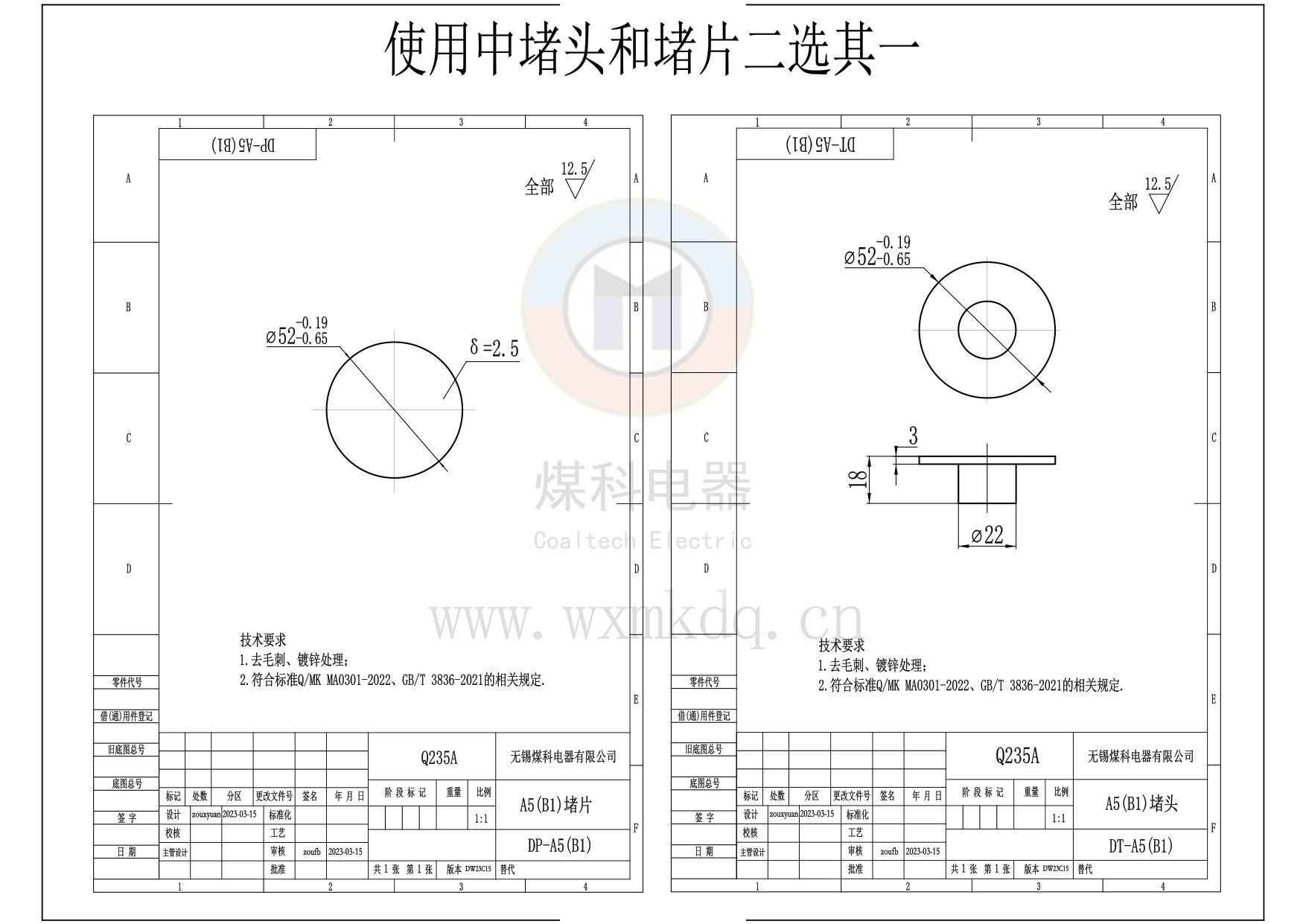

■产品详细机械图纸■




引入装置 选型简介

(1)防爆橡胶圈(阻燃)通过 相关的热稳定试验,并取得国家防爆检验站检验报告;

(2)防爆橡胶圈可按照客户的要求定做!现有尺寸可参考具体选型页面!

(3)标准型以外,包含多种规格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)欢迎来电咨询!

(4)标准型电缆引入线装置 比较选型
