压盘型,橡胶圈尺寸:Φ85

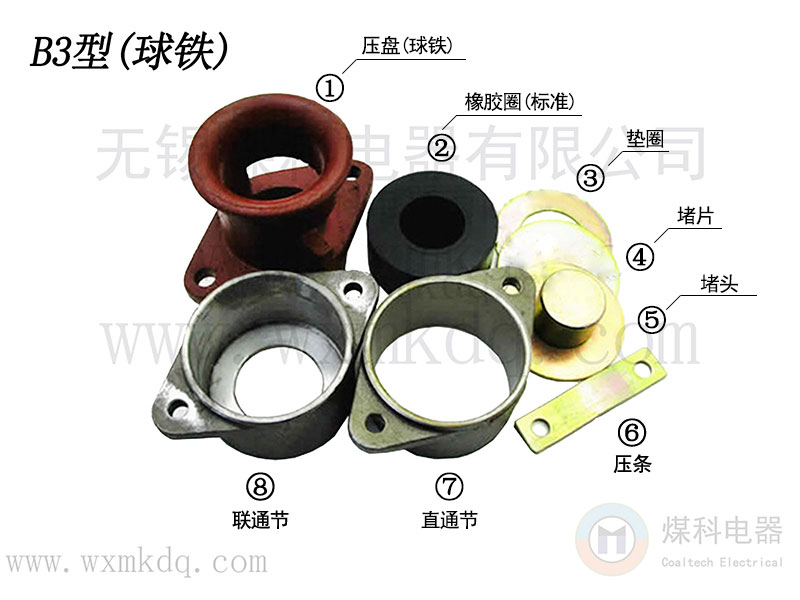

编号对应图上编号:
①B3压盘(球铁) ②B3橡胶圈 ③B3垫圈 ④ B3堵片 ⑤B3堵头 ⑥B3压条 ⑦B3直通节 ⑧B3联通节
◆ 执行标准:GB/T 3836-2021、Q/MK MA0301-2022
◆ 可配电缆外径≤Φ51mm(具体多少由橡胶圈内孔决定),可参考:防爆橡胶圈内孔对应电缆外径
订货须知:为了高效沟通,订货尽量使用下列名称(名称对应图上编号)
可单独订购:
①B3压盘(球铁) ②B3橡胶圈 ③B3垫圈 ④ B3堵片 ⑤B3堵头 ⑥B3压条 ⑦B3直通节 ⑧B3联通节
建议成套订购:
(1) B3(球铁)堵片全套 =B3压盘(球铁)+橡胶圈(标准)+垫圈+堵片
(2) B3(球铁)堵头全套 =B3压盘(球铁)+橡胶圈(标准)+垫圈+堵头
(3) B3(球铁)堵片全套+直通节 =B3压盘(球铁)+橡胶圈(标准)+垫圈+堵片+直通节
(4) B3(球铁)堵头全套+直通节 =B3压盘(球铁)+橡胶圈(标准)+垫圈+堵头+直通节
(5) B3(球铁)堵片全套+联通节 =B3压盘(球铁)+橡胶圈(标准)+垫圈+堵片+联通节
(6) B3(球铁)堵头全套+联通节 =B3压盘(球铁)+橡胶圈(标准)+垫圈+堵头+联通节
■产品详细机械图纸■
引入装置 选型简介
(1)防爆橡胶圈(阻燃)通过 相关的热稳定试验,并取得国家防爆检验站检验报告;
(2)防爆橡胶圈可按照客户的要求定做!现有尺寸可参考具体选型页面!
(3)标准型以外,包含多种规格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)欢迎来电咨询!
(4)标准型电缆引入线装置 比较选型
