B3(铸钢)防爆电缆引入装置
时间:2023-04-01


压盘型,橡胶圈尺寸:Φ85

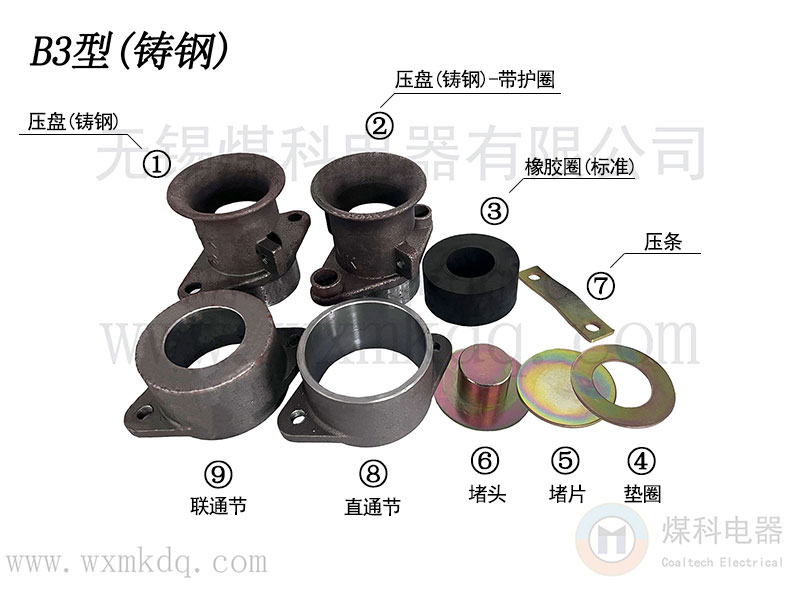

编号对应图上编号:

①B3压盘(铸钢)   ②B3压盘(铸钢)-带护圈   ③B3橡胶圈(标准)  ④B3垫圈   ⑤B3堵片   ⑥B3堵头    ⑦B3压条   ⑧B3直通节   ⑨B3联通节


◆ 执行标准:GB/T 3836-2021、Q/MK MA0301-2022

◆ 可配电缆外径≤Φ51mm(具体多少由橡胶圈内孔决定),可参考:防爆橡胶圈内孔对应电缆外径



订货须知:为了高效沟通,订货尽量使用下列名称(名称对应图上编号)


可单独订购:

①B3压盘(铸钢)   ②B3压盘(铸钢)-带护圈   ③B3橡胶圈(标准)  ④B3垫圈   B3堵片   ⑥B3堵头    ⑦B3压条   ⑧B3直通节   ⑨B3联通节


建议成套订购:

(1) B3(铸钢)堵片全套        =B3压盘(铸钢)+橡胶圈(标准)+垫片+堵片

(2) B3(铸钢)堵头全套        =B3压盘(铸钢)+橡胶圈(标准)+垫片+堵头

(3) B3(铸钢)堵片全套+直通节   =B3压盘(铸钢)+橡胶圈(标准)+垫片+堵片+直通节

(4) B3(铸钢)堵头全套+直通节   =B3压盘(铸钢)+橡胶圈(标准)+垫片+堵头+直通节

(5) B3(铸钢)堵片全套+联通节   =B3压盘(铸钢)+橡胶圈(标准)+垫片+堵片+联通节

(6) B3(铸钢)堵头全套+联通节   =B3压盘(铸钢)+橡胶圈(标准)+垫片+堵头+联通节


(7) B3(铸钢)堵片全套        =B3压盘(铸钢)-带护圈+橡胶圈(标准)+垫片+堵片

(8) B3(铸钢)堵头全套        =B3压盘(铸钢)-带护圈+橡胶圈(标准)+垫片+堵头

(9) B3(铸钢)堵片全套+直通节   =B3压盘(铸钢)-带护圈+橡胶圈(标准)+垫片+堵片+直通节

(10) B3(铸钢)堵头全套+直通节   =B3压盘(铸钢)-带护圈+橡胶圈(标准)+垫片+堵头+直通节

(11) B3(铸钢)堵片全套+联通节   =B3压盘(铸钢)-带护圈+橡胶圈(标准)+垫片+堵片+联通节

(12) B3(铸钢)堵头全套+联通节   =B3压盘(铸钢)-带护圈+橡胶圈(标准)+垫片+堵头+联通节

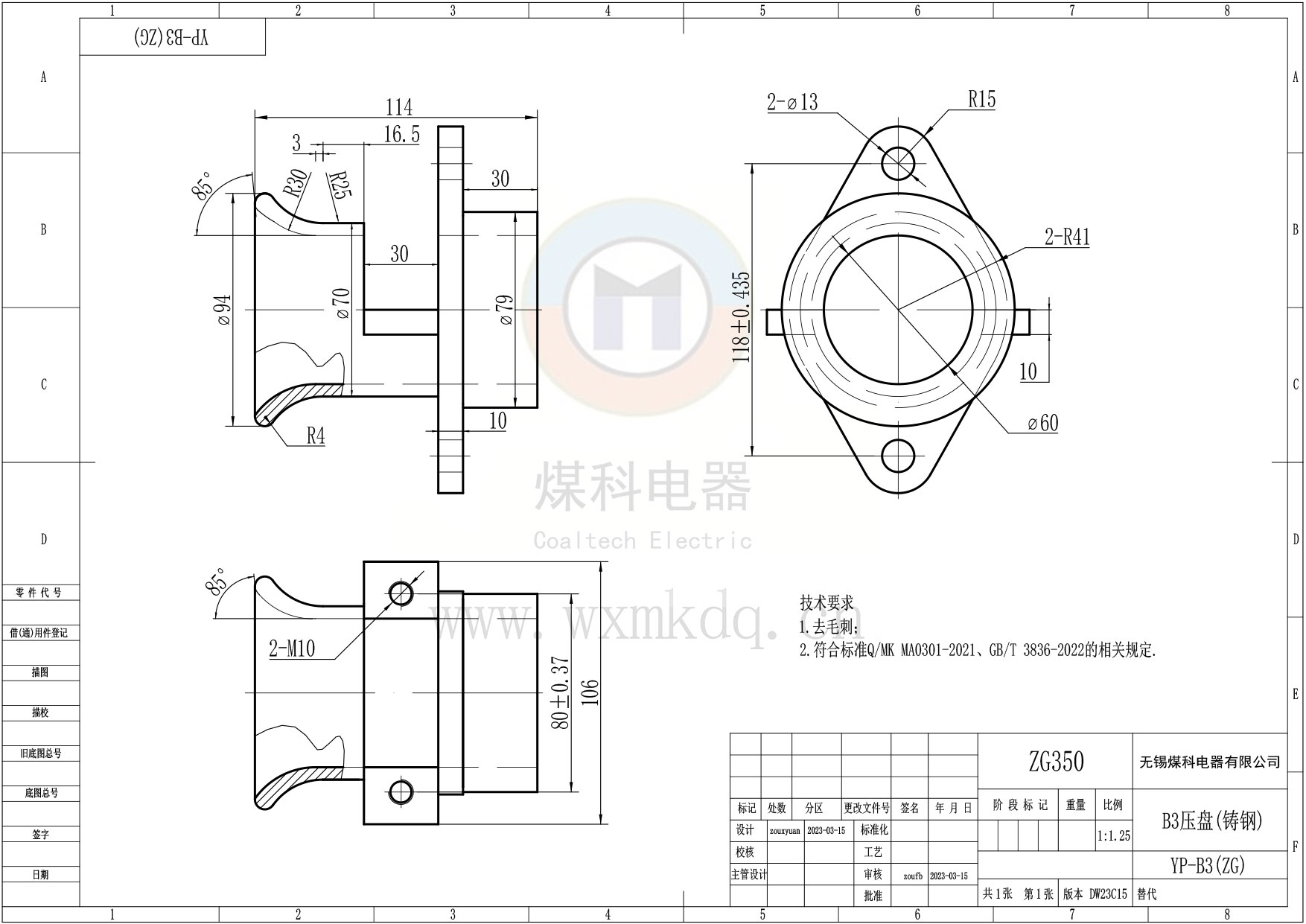

■产品详细机械图纸■


引入装置 选型简介

(1)防爆橡胶圈(阻燃)通过 相关的热稳定试验,并取得国家防爆检验站检验报告;

(2)防爆橡胶圈可按照客户的要求定做!现有尺寸可参考具体选型页面!

(3)标准型以外,包含多种规格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)欢迎来电咨询!

(4)标准型电缆引入线装置 比较选型
