压盘型,橡胶圈尺寸:Φ52

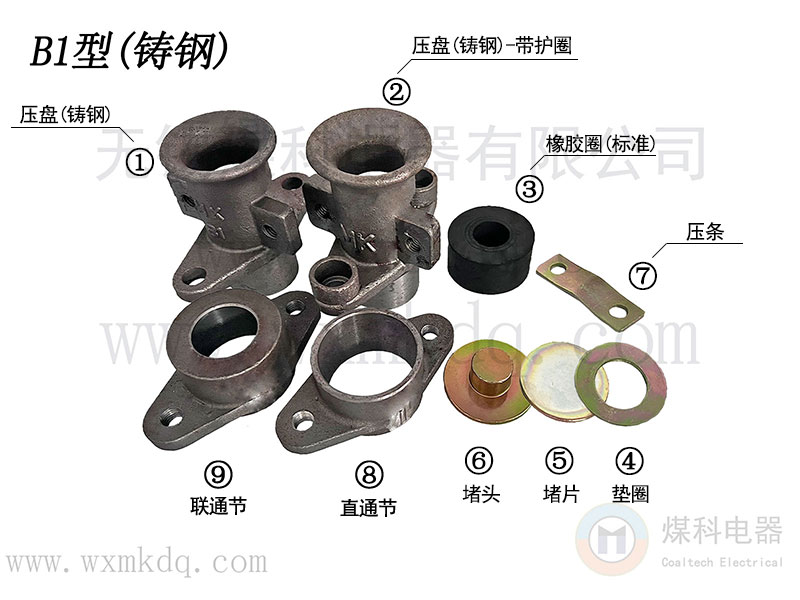

编号对应图上编号:
①B1压盘(铸钢) ②B1压盘(铸钢)-带护圈 ③B1橡胶圈(标准) ④B1垫圈 ⑤B1堵片 ⑥B1堵头 ⑦B1压条 ⑧B1直通节 ⑨B1联通节
◆ 执行标准:GB/T 3836-2021、Q/MK MA0301-2022
◆ 可配电缆外径≤Φ30mm(具体多少由橡胶圈内孔决定),可参考:防爆橡胶圈内孔对应电缆外径
订货须知:为了高效沟通,订货尽量使用下列名称(名称对应图上编号)
可单独订购:
①B1压盘(铸钢) ②B1压盘(铸钢)-带护圈 ③B1橡胶圈(标准) ④B1垫圈 ⑤B1堵片 ⑥B1堵头 ⑦B1压条 ⑧B1直通节 ⑨B1联通节
建议成套订购:
(1) B1(铸钢)堵片全套 =B1压盘(铸钢)+橡胶圈(标准)+垫圈+堵片
(2) B1(铸钢)堵头全套 =B1压盘(铸钢)+橡胶圈(标准)+垫圈+堵头
(3) B1(铸钢)堵片全套+直通节 =B1压盘(铸钢)+橡胶圈(标准)+垫圈+堵片+直通节
(4) B1(铸钢)堵头全套+直通节 =B1压盘(铸钢)+橡胶圈(标准)+垫圈+堵头+直通节
(5) B1(铸钢)堵片全套+联通节 =B1压盘(铸钢)+橡胶圈(标准)+垫圈+堵片+联通节
(6) B1(铸钢)堵头全套+联通节 =B1压盘(铸钢)+橡胶圈(标准)+垫圈+堵头+联通节
(7) B1(铸钢)堵片全套 =B1压盘(铸钢)+橡胶圈(标准)-带护圈+垫圈+堵片
(8) B1(铸钢)堵头全套 =B1压盘(铸钢)+橡胶圈(标准)-带护圈+垫圈+堵头
(9) B1(铸钢)堵片全套+直通节 =B1压盘(铸钢)+橡胶圈(标准)-带护圈+垫圈+堵片+直通节
(10) B1(铸钢)堵头全套+直通节 =B1压盘(铸钢)+橡胶圈(标准)-带护圈+垫圈+堵头+直通节
(11) B1(铸钢)堵片全套+联通节 =B1压盘(铸钢)+橡胶圈(标准)-带护圈+垫圈+堵片+联通节
(12) B1(铸钢)堵头全套+联通节 =B1压盘(铸钢)+橡胶圈(标准)-带护圈+垫圈+堵头+联通节
■产品详细机械图纸■
引入装置 选型简介
(1)防爆橡胶圈(阻燃)通过 相关的热稳定试验,并取得国家防爆检验站检验报告;
(2)防爆橡胶圈可按照客户的要求定做!现有尺寸可参考具体选型页面!
(3)标准型以外,包含多种规格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)欢迎来电咨询!
(4)标准型电缆引入线装置 比较选型
