安标证号：MAB201154     防爆证号：CQEx25.0743X

CCC证书编号：2020312303000463

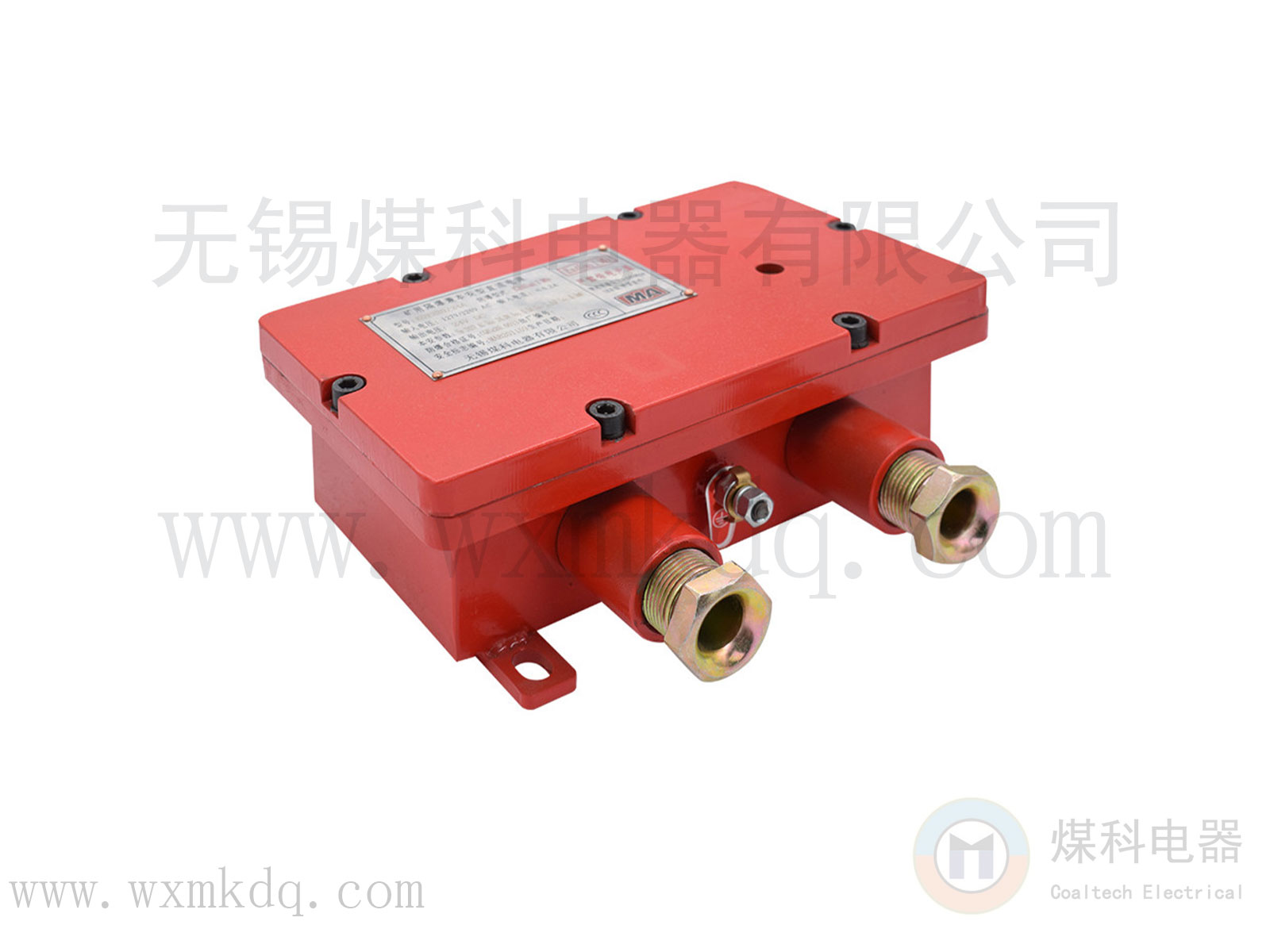

KDY220/12A矿用隔爆兼本安型直流电源（以下简称“电源”）可用于有瓦斯、煤尘等爆炸性危险场所，其外壳防护等级达到IP54，外壳Q235钢板焊接再精加工成型，内外表面进行防锈、涂漆处理，隔爆面进行磷化处理。内部集成无锡煤科电器有限公司生产的高性能模块化的MKDA-I型输出本质安全型电源模块，该电源模块输出具有ia等级电阻限流、三重过压、短路等保护。本电源可以输出一种有较高的带载能力电源，在煤矿井下给各种监控设备、传感器等本质安全型电路提供稳定的电源；本电源体积小巧，重量轻，装拆移位使用十分方便。

★产品特征：

ia等级输出，更安全可靠；体积小，重量轻，安装方便。多种输出可选，输出容量大，带负载能力强。

模块化设计，使用维护方便。

★使用环境条件：

1. 环境温度：0℃～40℃；

2. 湿度：≤95％（+25℃）；

3. 环境大气压：86kPa～1l6kPa；

4. 无显著振动和冲击的场所；

5. 周围介质无腐蚀性气体；

6. 无溅水和淋水的场所；

7. 有瓦斯和煤尘爆炸危险的煤矿井下。

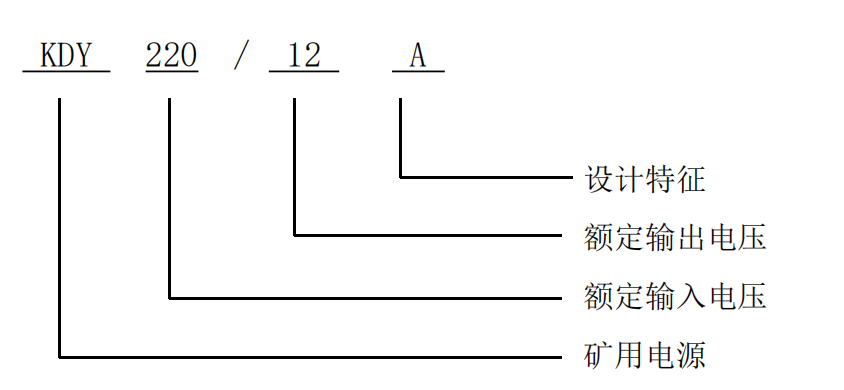

★型号命名：

★防爆型式及防爆标志

防爆型式：矿用隔爆兼本质安全型

防爆标志：Ex db [ia Ma] I Mb

★主要技术指标

1.额定交流工作电压：220V AC

 2.电压范围：(95～242)V AC

 3.输入视在功率：≤80VA

 4.路数：1路

 5.直流额定输出电压：12V

 6.直流额定输出电流：800mA

 7.短路电流：≤1500mA

 8.最大输出电压：≤12.5V

 9.最大输出电流：≤1500mA

 10.最小输出电压：≥10.0V

 11.周期与随机偏移峰峰值：≤250mV

 12.本安参数：Um：242V AC；  Uo：12.5V；  Io：1.5A；  Co：25μF；  Lo：0.1mH；

★电气间隙和爬电距离

 接线端子电气间隙和爬电距离应符合GB/T 3836.3-2021中4.3和4.4的要求：

 电压12V：电气间隙和爬电距离均≥2.0mm；

 电压AC220V：电气间隙≥5.0mm，爬电距离≥8.0mm；

 本安电路接线端子与非本安电路接线端子之间的距离≥50mm。

★外形尺寸、质量及材质

（1）长×宽×高：214mm×176mm×80mm。

（2）重量：≈5.7kg。

（3）外壳材料：Q235A钢。

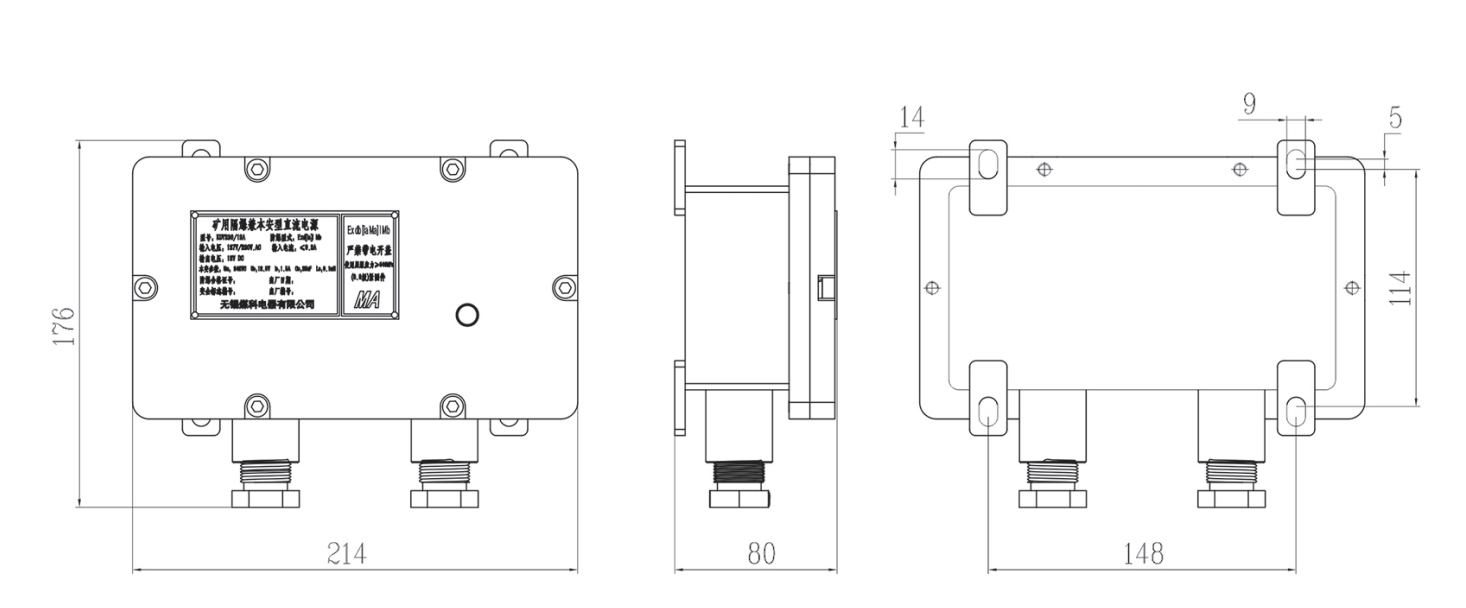

电源安装尺寸如图所示：
