安标证号:MAB201152 防爆证号:CQEx20.0010X
CCC证书编号:2020312303000464

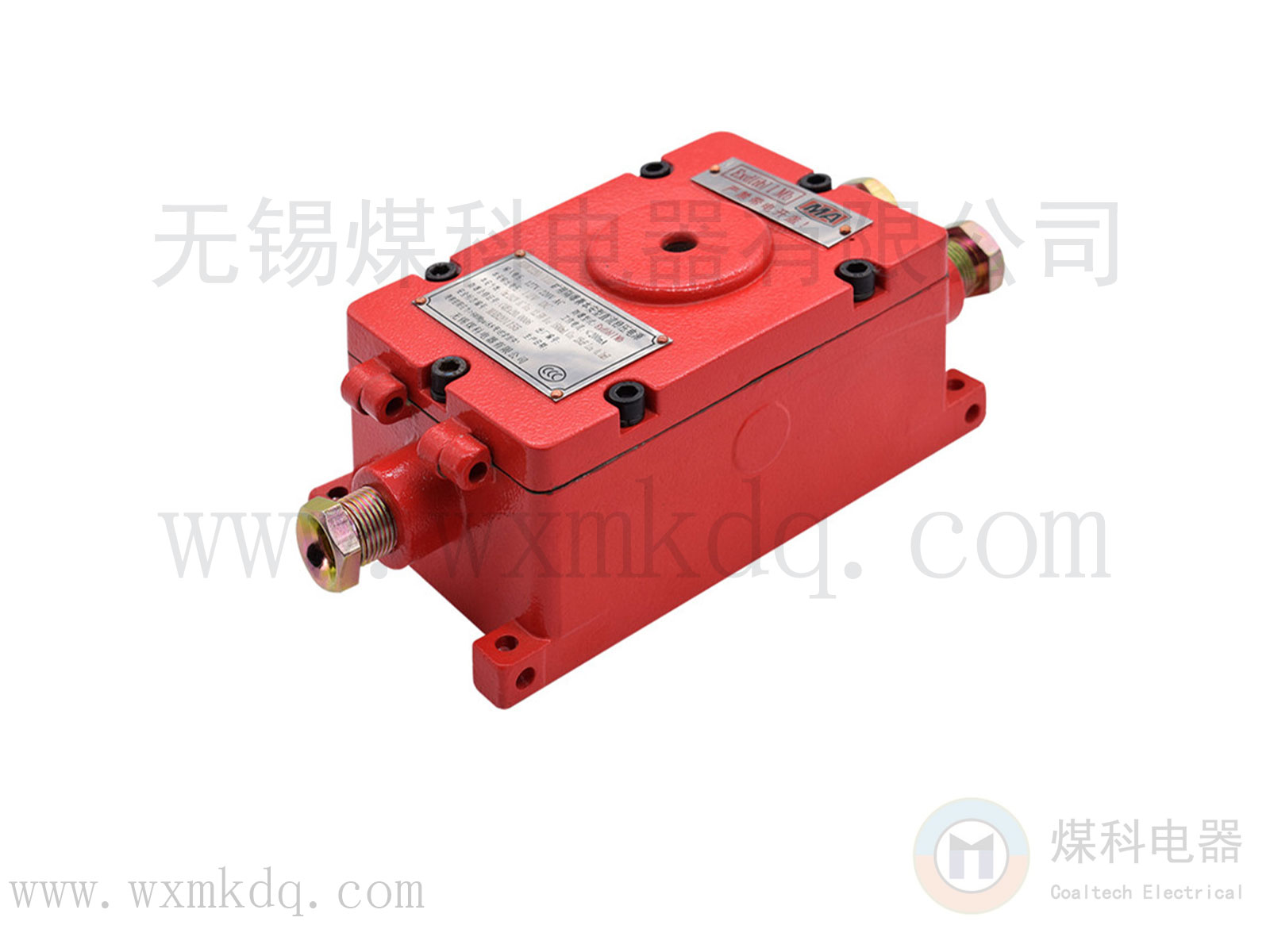

KDW220/9D矿用隔爆兼本安型直流稳压电源(以下简称“电源”)可用于有瓦斯、煤尘等爆炸性危险场所,其外壳防护等级达到IP54,外壳采用硅溶胶精密浇铸再精加工成型,内外表面进行防锈、涂漆处理,隔爆面进行磷化处理。内部集成无锡煤科电器有限公司生产的高性能模块化的MKD-Q型输出本质安全型电源模块,该电源模块输出有双重化过压、过流、短路等保护。
本电源可以输出一种有较高的带载能力电压,在煤矿井下给各种监控设备、传感器等本质安全型电路提供稳定的电源;本电源体积小巧,重量轻,装拆移位使用十分方便。
★ 使用环境条件:
1. 环境温度:0℃~40℃;
2. 湿度:≤95%(+25℃);
3. 环境大气压:86kPa~1l6kPa;
4. 无显著振动和冲击的场所;
5. 周围介质无腐蚀性气体;
6. 无溅水和淋水的场所;
7. 有瓦斯和煤尘爆炸危险的煤矿井下。

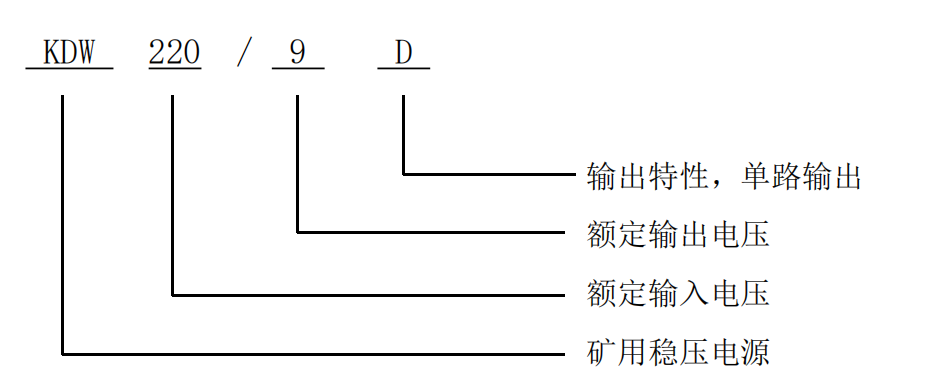

★ 型号命名:
★ 防爆标志:Ex db[ib Mb] I Mb;防爆类型:矿用隔爆兼本质安全型
★ 主要技术指标
1.额定交流工作电压:AC127V/AC220V;
2.电压范围:75%~110%(95VAC~242VAC);
3.整机工作电流:≤500mA AC;
4.额定输出电压:9V;
5.额定输出电流:2300mA;
6.过压保护值:≤9.5V;
7.过流保护值:≤2500mA;
8.输出电压偏离值:≤5%;
9.短路电流:≤100mA;
10.周期与随机偏移峰峰值:≤250mV;
11.负载效应:≤5%;
12.源效应:≤5%。
13.本安参数:Um:242V AC; Uo:9.5V; Io:2.5A; Co:100uF; Lo:0.05mH;
★ 电气间隙和爬电距离
接线端子电气间隙和爬电距离应符合GB3836.3-2021中4.3和4.4的要求:
电压9V:电气间隙和爬电距离均≥2.0mm;
电压AC127V/AC220V:电气间隙≥5.0mm,爬电距离≥8.0mm;
本安电路接线端子与非本安电路接线端子之间的距离≥50mm。

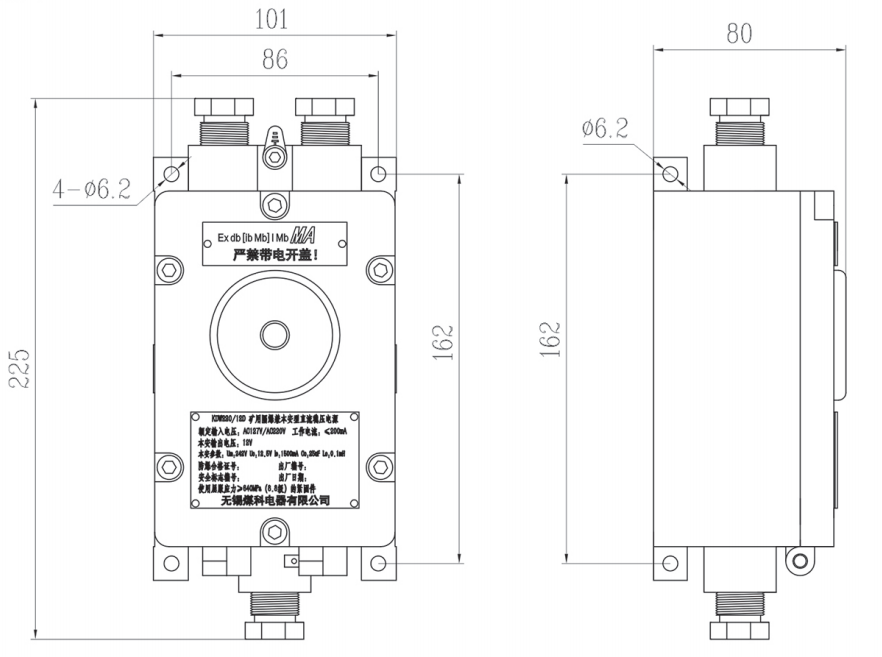

★ 安装尺寸
长×宽×高:225mm×101mm×80mm。
重量:≈4.6kg
