B4型-压盘式

—————————————————————————————————————————————————————

★ 结构型式分类

（1）B4型-压盘式

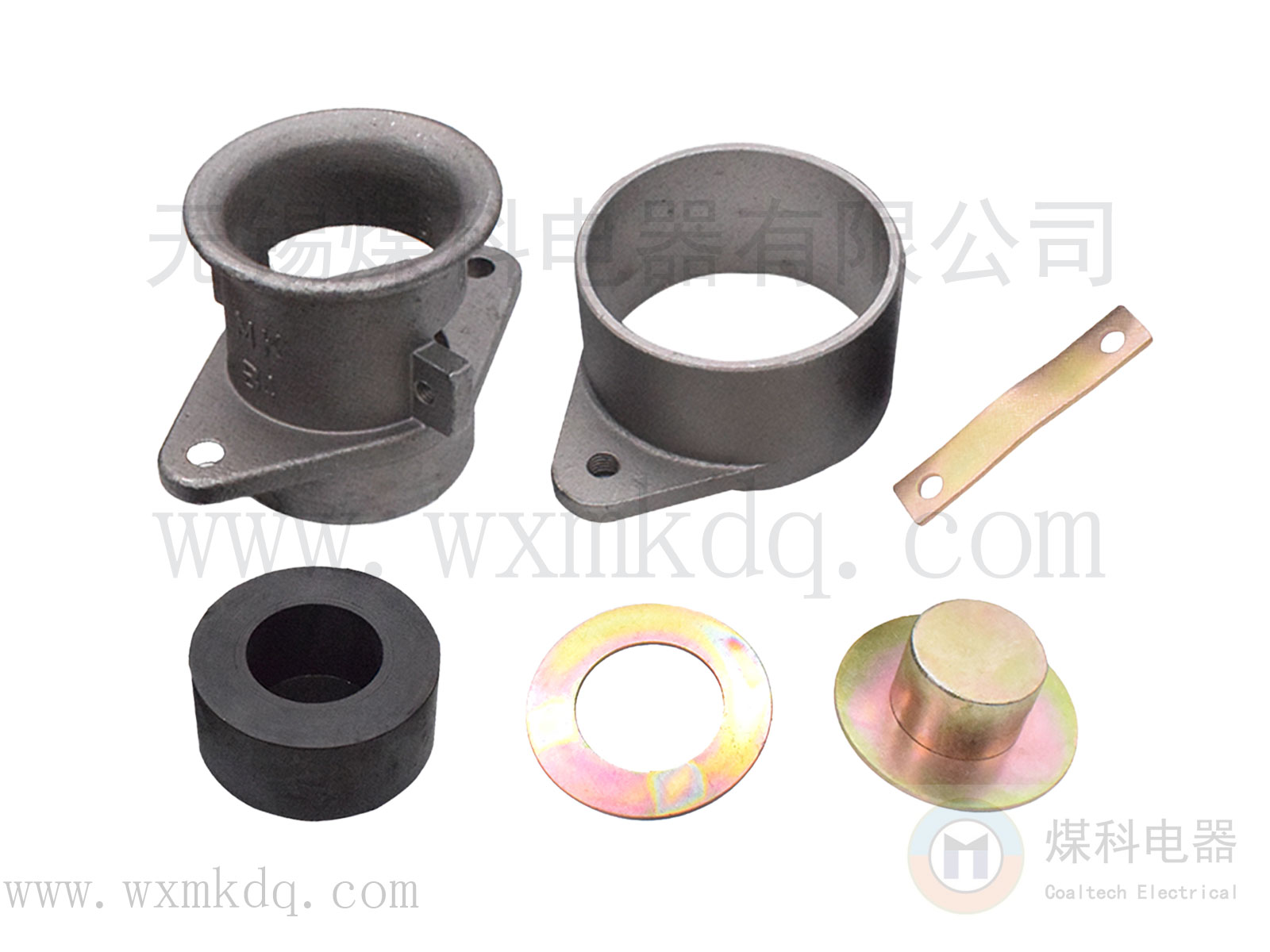

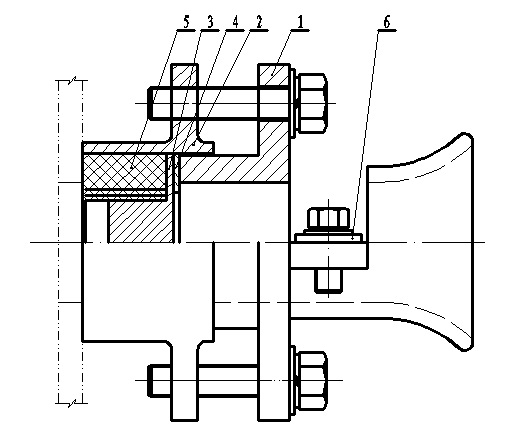

1.压盘   2.直通节  3.堵头   4.垫片   5.橡胶圈   6.压条

★ 结构特点

（1）压紧螺母的压紧端设有外径较小的无螺纹部分，避免密封圈受压时被螺纹损坏；

（2）为配合不同外径电缆，配备不同内孔的密封圈；

（3）密封圈两侧设置金属垫圈，增强密封性能；

（4）备有公称厚度不小于2mm的钢质堵板(T型堵头)，防止不引入电缆时形成对外通孔。

★ 允许通过的圆形电缆直径如下：

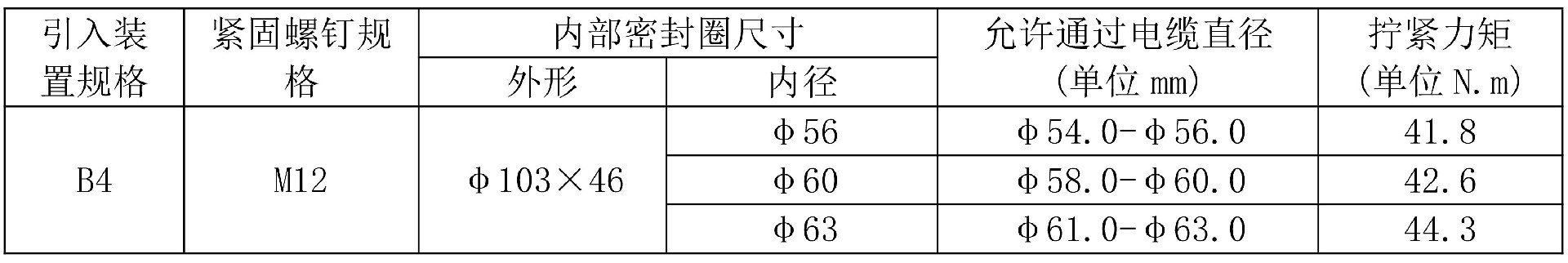

B4型引入装置允许通过的电缆直径

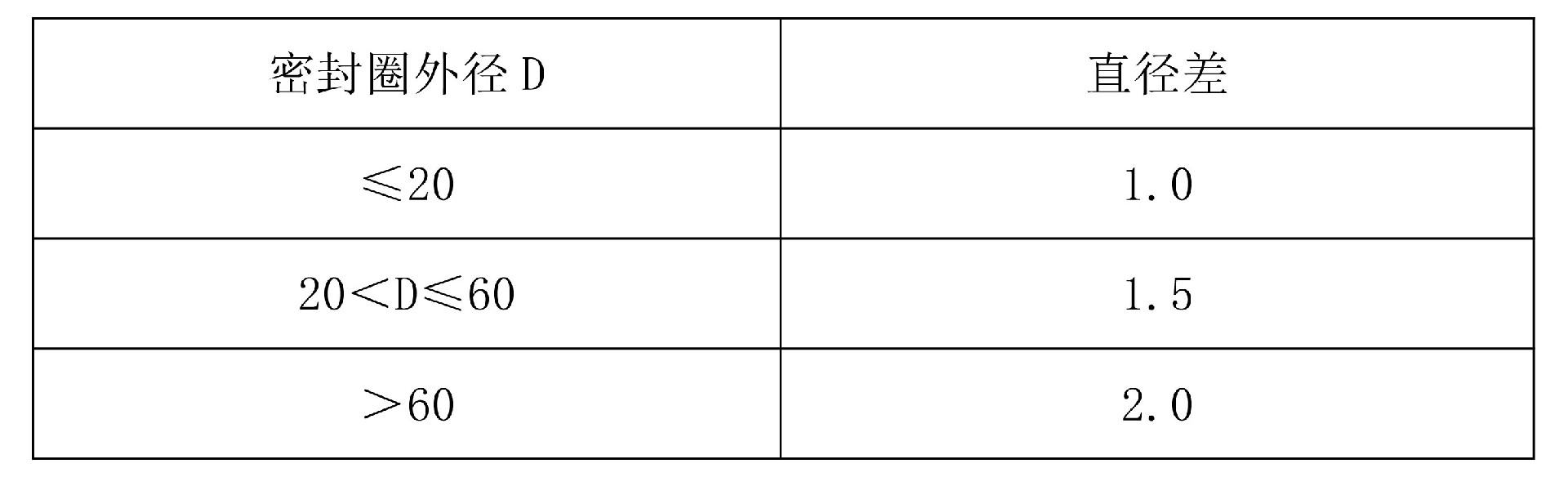

直通节内孔与密封圈外径配合的直径差

★ 安装与使用

1.安装前准备

（1）检查引入装置型号与设备要求是否匹配；

（2）确认电缆外径与密封圈内孔尺寸相匹配；

（3）检查各部件是否完好，无损伤变形。

2.安装步骤

（1）选择适当的引入装置类型：

用于引入电缆最小外径大于20mm时，必须选用带防止电缆拔脱装置的型号；

用于引入电缆最小外径不大于20mm时，可选用不带防止电缆拔脱装置的型号。

（2）安装引入装置：

将直通节或联通节固定于设备隔板上。

（3）电缆引入：

将电缆依次穿过压紧螺母、垫圈、密封圈。调整密封圈位置，使其均匀包裹电缆。旋紧压紧螺母或压盘，确保密封圈适度压缩。

（4）固定电缆：

对于带防止电缆拔脱装置的型号，使用压条和螺钉牢固固定电缆，确保电缆无松动现象。

3.安全使用注意事项

（1）安装、使用前应仔细阅读本使用说明书，严格按照本说明书中方法和其他相关规定进行安装和操作。

安装、调试必须由专业人员进行！

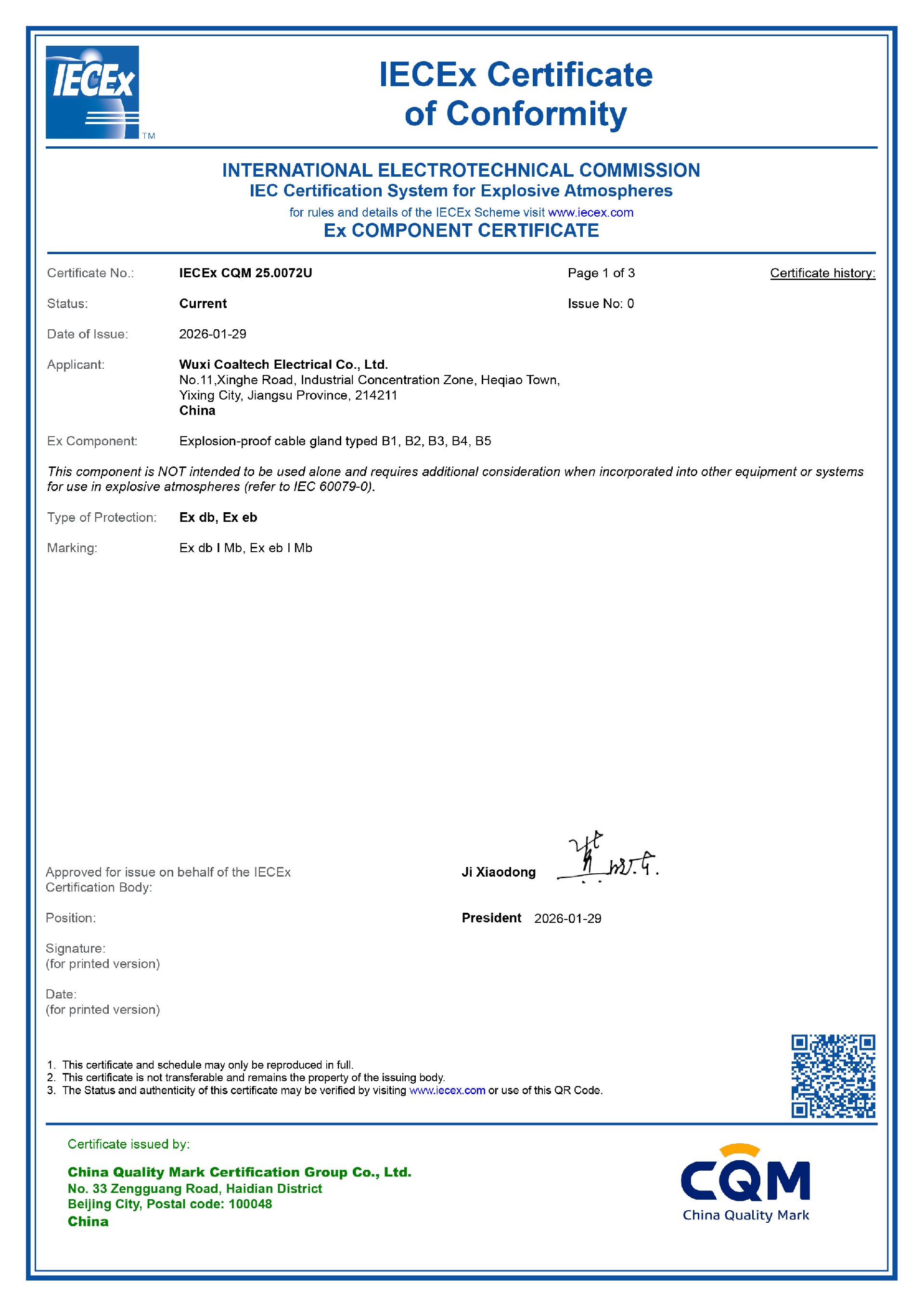

（2）该产品为Ex元件，不得单独使用，需附加认证。

（3）该产品工作温度为-20℃至100℃，使用环境温度为-20℃至60℃。

（4）该产品直通节焊接于壳体时，焊缝应连续且不得改变内部结构（注意防止焊接应力引起的形变）。

（5）应定期检查和维护，保持产品清洁，内部橡胶密封圈若出现老化应及时更换。

（6）应避免在热源或冷源附近安装、存储和使用！

（7）应严格按照相关要求选择电缆及安装！

★ 维护与保养

1.日常检查

（1）每月检查一次引入装置的紧固情况；

（2）检查密封圈是否有裂纹、老化现象；

（3）检查金属部件是否有锈蚀现象。

2.定期维护

（1）每六个月对引入装置进行全面检查维护；

（2）更换老化或损坏的密封圈；

（3）对金属部件进行防锈处理。

3.密封圈更换

（1）松开压紧螺母或压盘

（2）取出旧密封圈

（3）清洁密封圈安装位置

（4）安装新密封圈，确保其规格与电缆外径匹配

（5）重新紧固压紧螺母或压盘

★ 注意事项

1.安全警告

（1）严禁在爆炸环境中带电安装或拆卸引入装置；

（2）不得使用损坏或变形的密封圈；

（3）不得随意更改引入装置的结构或材料。

2.技术限制

（1）环境温度范围：-20℃～+60℃；

（2）工作温度范围：-10℃～+100℃；

（3）仅限用于最大参考压力≤1333kPa的I类隔爆腔体。

★ 运输与储存

1.包装要求

（1）引入装置采用单独防潮包装；

（2）适量装入防潮、防尘的减震箱内；

（3）包装符合陆地和水路运输要求。

2.运输要求

（1）运输过程中应防止雨雪侵袭；

（2）避免剧烈振动或冲击；

（3）保持包装完整无损。

3.贮存条件

（1）贮存在空气流通干燥的室内场所；

（2）环境温度：-20℃～+60℃；

（3）相对湿度：≤90%（20℃±5℃时）；

（4）避免与腐蚀性物质共同存放。

★ 质量保证

1.检验标准

本产品严格按照Q/MK MA0301-2025标准进行生产和检验，包括：

（1）夹紧作用试验

（2）密封性能试验

（3）抗冲击试验

（4）耐压及内部点燃不传爆试验

（5）热稳定试验和耐化学试剂试验

2.售后服务

（1）产品自出厂之日起12个月内，在正常使用情况下出现质量问题，本公司负责免费维修或更换；

（2）超出保修期的产品，本公司提供有偿技术服务。
