安标证号：MAA250434     防爆证号：CQEx25.1839X

KDW127/12矿用浇封兼本安型直流稳压电源（以下简称“电源”）可用于有瓦斯、煤尘等爆炸性危险场所，其外壳防护等级达到IP54。内部集成无锡煤科电器有限公司生产的高性能模块化输出本质安全型电源，该电源模块输出有双重化过压、过流、短路等保护，故障撤销后能自动恢复。

本电源可以输出一种有较高的带载能力电压，在煤矿井下给各种监控设备、传感器等本质安全型电路提供稳定的电源；本电源为浇封型式，内部使用环氧树脂浇封，外部使用不锈钢外壳，输入预留矿用电缆，输出为防水航空插头，整体结构紧凑，体积小，重量轻，安装移位使用十分方便。

★产品特征：

浇封处理，体积小，重量轻。输出容量大，带负载能力强。模块化设计，安装维护方便。宽电压输入，适应能力强。多种电压输出可选。

★使用环境条件：

1. 环境温度：0℃～40℃；
2. 湿度：≤95％（+25℃）；
3. 环境大气压：86kPa～1l6kPa；
4. 无显著振动和冲击的场所；
5. 周围介质无腐蚀性气体；
6. 无溅水和淋水的场所；
7. 有瓦斯和煤尘爆炸危险的煤矿井下。

★型号命名：

★防爆型式及防爆标志

防爆型式：矿用浇封兼本质安全型

防爆标志：Ex mb [ib Mb] I Mb

★主要技术指标

主要功能

1.电源具有1路本安电源输出功能。

2.应具有过流、过压、短路保护功能，故障解除后能自动恢复。

接线方式

1.电源的接线方式，输入端浇封引出导线。

2.输出端为防水航空插头。

（1）供电电源

1.额定输入工作电压：127V AC；

2.电压波动范围：（95～242）V AC；

3.输入视在功率：≤80VA；

  （2）电源输出参数

1.标称输出电压：12V

2.额定输出电流：1400mA

3.短路电流：≤1500mA

4.过压保护值：≤12.5V

5.过流保护值：≤1500mA

6.输出电压偏离值：≤5.0%

7.源效应：≤5.0%

8.负载效应：≤5.0%

9.周期与随机偏移峰峰值：≤250mV

10.本安参数：Um：140V AC； Uo：12.5V； Io：1.5A； Co：15μF； Lo：0.1mH；

★电气间隙和爬电距离

接线端子电气间隙和爬电距离应符合GB/T 3836.3-2021中4.3和4.4的要求。

★外形尺寸、质量及材质
（1）外形尺寸（长×宽×高）：205mm×64mm×44mm。
（2）重量：≈1.2Kg。
（3）外壳材料：304不锈钢。

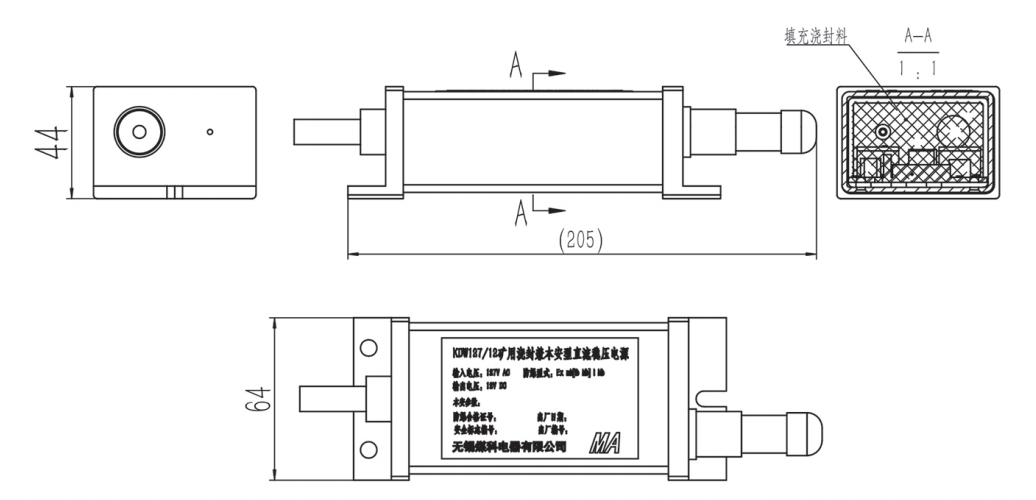

电源安装尺寸如图所示：
