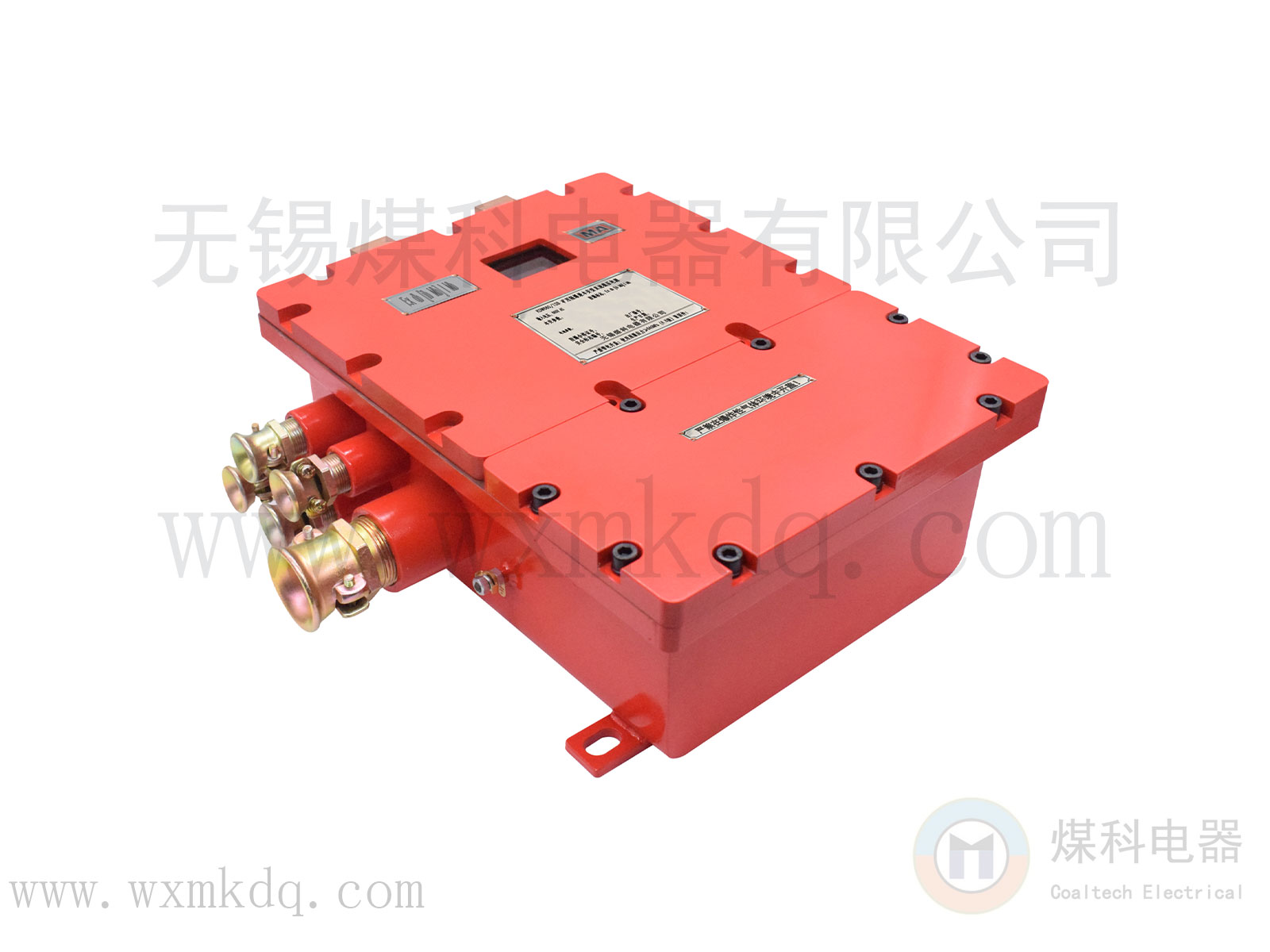

KDW660/12B矿用隔爆兼本安型直流稳压电源（以下简称“电源”）可用于有瓦斯、煤尘等爆炸性危险场所，其外壳防护等级达到IP54，外壳Q235A钢板焊接再精加工成型，内外表面进行防锈、涂漆处理，隔爆面进行磷化处理。电源内部集成无锡煤科电器有限公司生产的高性能模块化的MKD-II-Q型输出本质安全型电源模块，本安电源模块输出具有双重化过压、过流、短路等保护。电源中的液晶能实时显示本安输出电压、电流值，备用电池等相关信息。备用电池采用体积小、容量大的磷酸铁锂电池，内部的BMS系统能对每节电池进行管理。

本电源可以同时输出三路，每一路完全独立且都有较高的带载能力，在煤矿井下给各种监控设备、传感器等本质安全型电路提供稳定的电源；本电源体积小巧，重量轻，装拆移位使用十分方便。

*内置磷酸铁锂锂离子电池，断电后可持续输出大于2小时（额定负载）。

★产品特征：

体积小，重量轻，模块化设计，使用维护方便。输出容量大，带负载能力强。输入电压宽，127V~660V自适应。

带电池，提供不间断电源输出，具有输入、输出控制功能。

★使用环境条件：

1. 环境温度：0℃～40℃；
2. 湿度：≤95％（+25℃）；
3. 环境大气压：86kPa～1l6kPa；
4. 无显著振动和冲击的场所；
5. 周围介质无腐蚀性气体；
6. 无溅水和淋水的场所；
7. 有瓦斯和煤尘爆炸危险的煤矿井下。

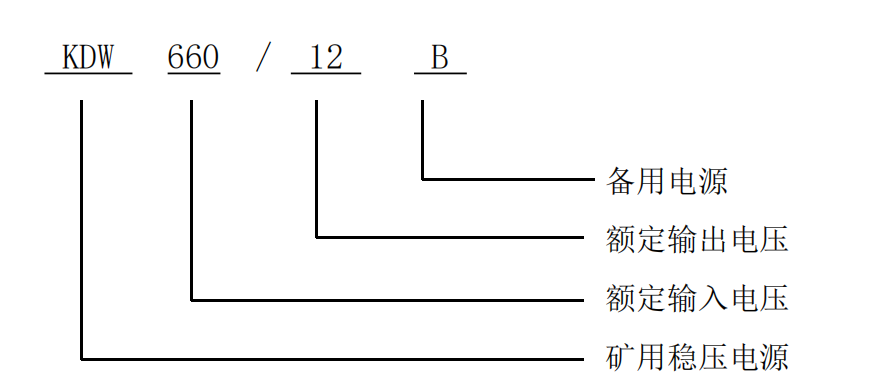

★型号命名：

★防爆型式及防爆标志

防爆型式：矿用隔爆兼本质安全型

防爆标志：Ex db [ib Mb] I Mb

★主要技术指标

电源输入：采用AC127V~660V自适应输入，两个输入端子可任意接入AC127V~660V电压。

保护方式：双重过压、过流保护，故障撤销后能自动恢复。

工作方式：不间断供电，内置磷酸铁锂锂离子蓄电池，断电后输出不小于2小时（额定负载）。

输入输出：具有输入输出控制功能，输入信号为高电平时，输出信号闭合；输入信号为低电平时，输出信号断开。

电源输出：三路本质安全型电源输出（多种输出组合可选！）。

（1）供电电源

1.额定交流工作电压：660V AC；

2.电压范围：（95～726）V AC；

3.输入视在功率：≤250VA；

  （2）电源输出参数

1.输出电压：三路12V

2.额定输出电流：三路1400mA

3.额定负载电压：≥11.5V

4.开路输出电压值：≤12.5V

5.短路电流：≤1500mA

6.过压保护值：≤12.5V每路

7.过流保护值：≤1500mA每路

8.输出电压偏离值：≤5.0%

9.源效应：≤5.0%

10.负载效应：≤5.0%

11.周期与随机偏移峰峰值：≤250mV

12.本安参数：Um：726V AC；

 Uo1：12.5V； Uo2：12.5V； Uo3：12.5V；

 Io1：1.5A；  Io2：1.5A；  Io3：1.5A；

 Co1：15μF；  Co2：15μF；  Co3：15μF；

 Lo1：0.1mH；  Lo2：0.1mH；  Lo3：0.1mH；

★电气间隙和爬电距离

不同电位的裸露导体之间与外壳和接线导体之间的电气间隙，爬电距离应符合GB/T 3836.3-2021中4.3和4.4的要求和GB/T 3836.3-2021表1的规定；本安电路的电气间隙、爬电距离应符合GB/T 3836.4-2021表5的规定。

 本安接线端子之间：电气间隙和爬电距离均≥2.0mm；

 非安信号输入端子之间（5V DC~24V DC）:电气间隙和爬电距离均≥2.0mm；

 非安输出端子之间(≤250V AC):电气间隙≥5.0mm，爬电距离≥8.0mm；

 非安660V AC端子之间：电气间隙≥10.0mm，爬电距离≥16.0mm；

 本安接线端子与非本安接线端子之间的距离≥50mm。

★外形尺寸、质量及材质
（1）外形尺寸（长×宽×高）：401mm×429mm×139mm。
（2）重量：≈35.2Kg。
（3）外壳材料：Q235A钢。

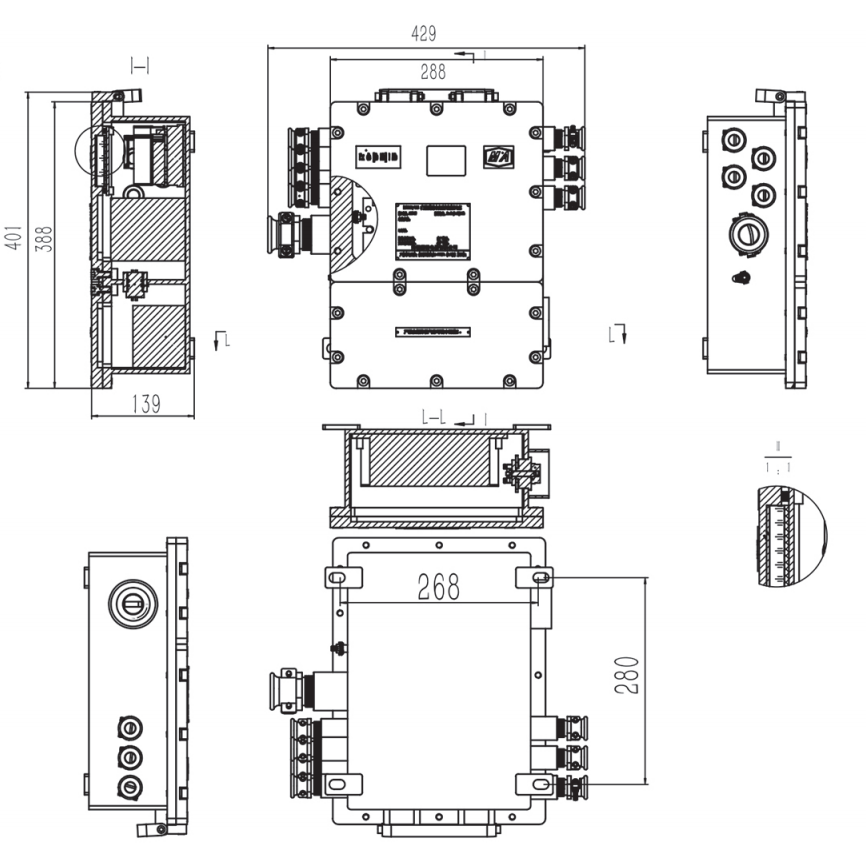

电源安装尺寸如图所示：
