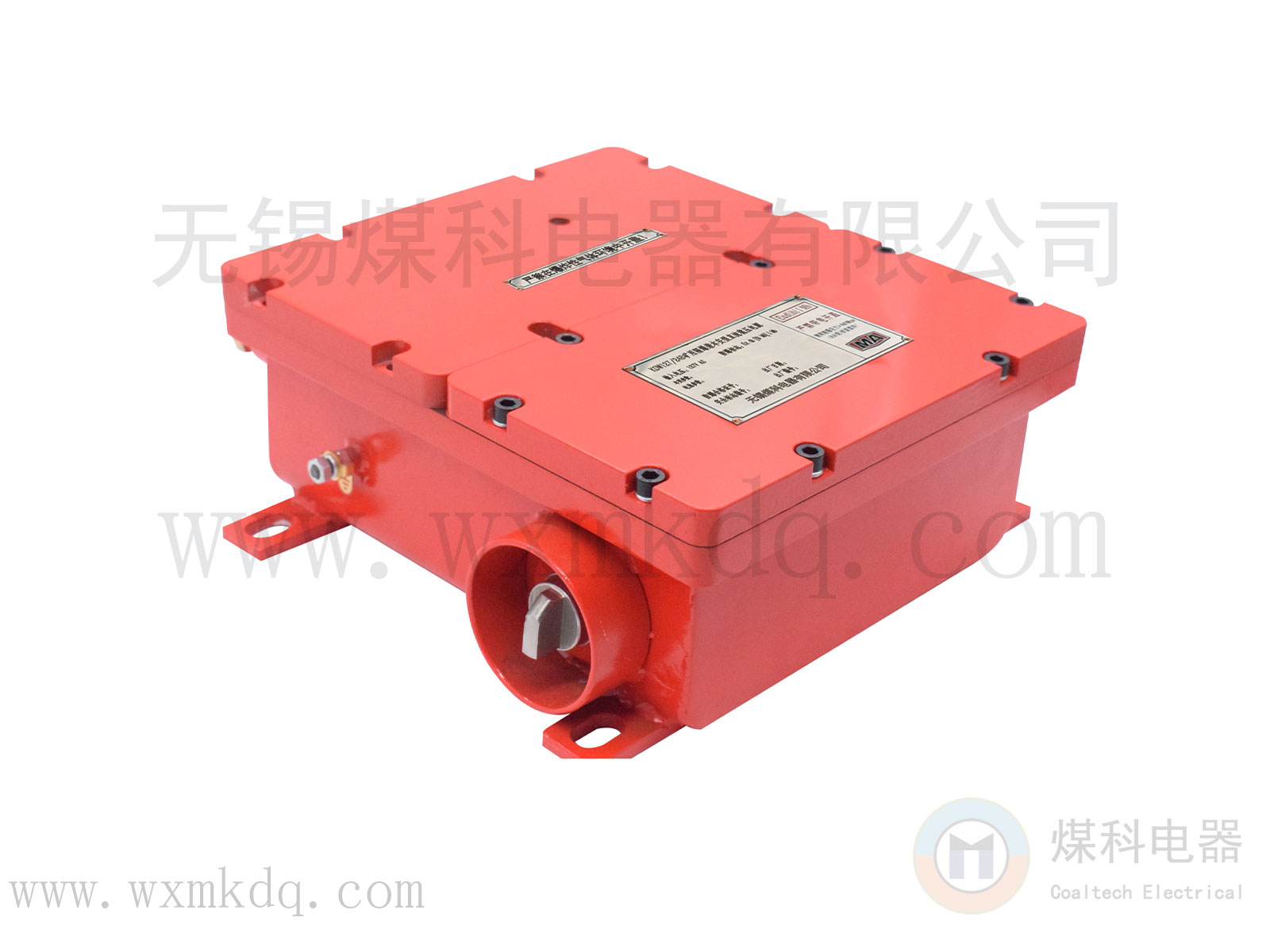

KDW127/12B矿用隔爆兼本安型直流稳压电源（以下简称“电源”）可用于有瓦斯、煤尘等爆炸性危险场所，其外壳防护等级达到IP54，外壳Q235A钢板焊接再精加工成型，内外表面进行防锈、涂漆处理，隔爆面进行磷化处理。电源内部集成无锡煤科电器有限公司生产的高性能模块化的MKD-II-Q型输出本质安全型电源模块，本安电源模块输出具有双重化过压、过流、短路等保护。电源中的指示灯能实时显示电源的输出输入状态。备用电池采用体积小、容量大的磷酸铁锂电池，内部的BMS系统能对每节电池进行管理。

本电源输出本质安全型电源一路，有较高的带载能力，在煤矿井下给各种监控设备、传感器等本质安全型电路提供稳定的电源；本电源体积小巧，重量轻，装拆移位使用十分方便。

*内置磷酸铁锂锂离子电池，断电后可持续输出大于2小时（额定负载）。

★产品特征：

体积小，重量轻，模块化设计，使用维护方便。输出容量大，带负载能力强。带电池，提供不间断电源输出，多种电压输出可选。宽电压输入，适应能力强。

★使用环境条件：

1. 环境温度：0℃～40℃；
2. 湿度：≤95％（+25℃）；
3. 环境大气压：86kPa～1l6kPa；
4. 无显著振动和冲击的场所；
5. 周围介质无腐蚀性气体；
6. 无溅水和淋水的场所；
7. 有瓦斯和煤尘爆炸危险的煤矿井下。

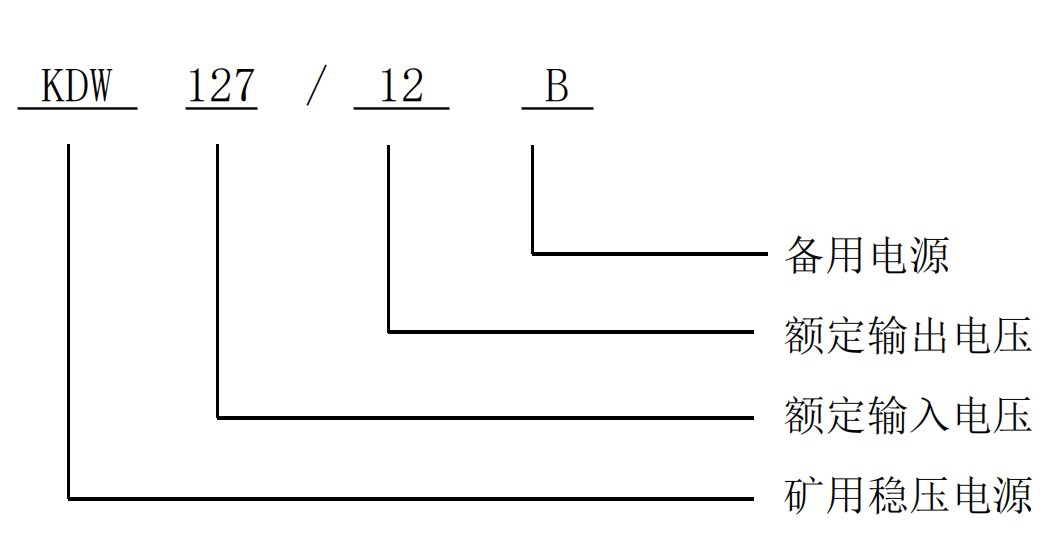

★型号命名：

★防爆型式及防爆标志

防爆型式：矿用隔爆兼本质安全型

防爆标志：Ex db [ib Mb] I Mb

★主要技术指标

电源输入：额定127V AC，波动范围：95V AC~242V AC。

保护方式：双重过压、过流保护，故障撤销后能自动恢复。

工作方式：不间断输出，内置磷酸铁锂锂离子蓄电池，断电后输出不小于2小时（额定负载）。

电源输出：一路本质安全型电源输出（输出12V、18V、24V可选）。

（1）供电电源

1.额定输入工作电压：127V AC；

2.交流电压波动范围：（95～140）V AC；

3.输入视在功率：≤80VA；

  （2）电源输出参数

1.标称输出电压：12V

2.额定输出电流：1400mA

3.短路电流：≤1500mA

4.过压保护值：≤12.5V

5.过流保护值：≤1500mA

6.输出电压偏离值：≤5.0%

7.源效应：≤5.0%

8.负载效应：≤5.0%

9.周期与随机偏移峰峰值：≤250mV

10.本安参数：Um：242V AC； Uo：12.5V； Io：1.5A； Co：15uF； Lo：0.1mH；

★电气间隙和爬电距离

不同电位的裸露导体之间与外壳和接线导体之间的电气间隙，爬电距离应符合GB/T 3836.3-2021中4.3和4.4的要求和GB/T 3836.3-2021表1的规定；本安电路的电气间隙、爬电距离应符合GB/T 3836.4-2021表5的规定。

本安接线端子之间：电气间隙和爬电距离均≥2.0mm；

非安127V AC端子之间:电气间隙≥5.0mm，爬电距离≥8.0mm；

本安接线端子与非本安接线端子之间的距离≥50mm。

★外形尺寸、质量及材质
（1）外形尺寸（长×宽×高）：308mm×273mm×107mm。
（2）重量：≈17.3Kg。
（3）外壳材料：Q235A钢。

电源安装尺寸如图所示：
